　今回は、潤滑油の漏洩管理について紹介します。潤滑油は、機械の血液と云われています。
　機械の血液が漏れるということは、異常の兆候です。

油漏れの実態

1.1　油漏れが引起す問題
　機械は、油が漏れないことを前提に稼動しています。油漏れは単に潤滑油の損失というだけではなく、工場内外の環境汚染や次のような問題を起こす原因となります。
①経済的損失があります。（油の消費、廃油処理コストの発生）
②作業環境、衛生環境が悪化します。
③作業現場では転倒事故や火災の危険性が高まる。
④土壌・水質汚染や河川流出に伴う公害問題発生する。
⑤潤滑油不足による機械の損傷が懸念される。

1.2　漏洩管理の指標
（1）漏れの状態と漏れ量

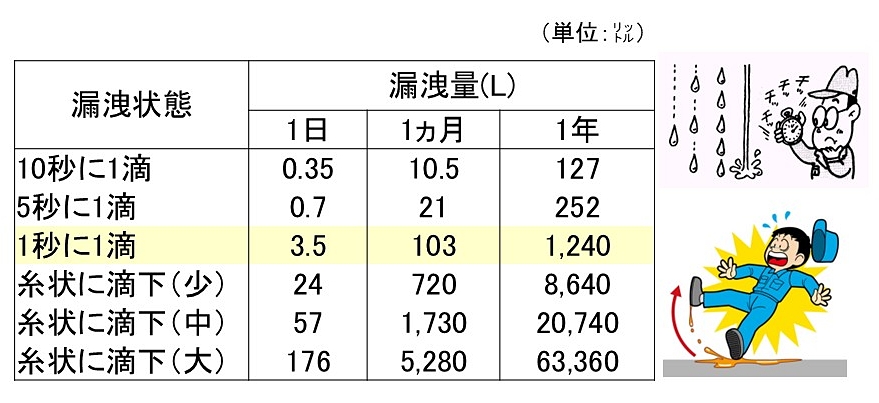

　油漏れの量を判定する目安を、表1に示します。潤滑油が1秒間に1滴漏れると年間にドラム缶6本の油が無駄に消費されます。

表1　油漏れ量の目安

（2）HFI（Hydraulic　Fluid　Index）
　作動油の漏洩状態を把握する指標としてHFIが用いられます。
　HFI（Hydraulic　Fluid　Index）とは、油圧装置の作動油のタンク容量に対して1年間に補給や入れ替えをした作動油の量との割合です。次の式で計算します。
　HFI=年間補給量/油圧装置総油量
　タンク容量が1,000ℓの油圧装置に1年間に1,000ℓ補給すればHFIは1です。
　鉄鋼会社や自動車会社で、潤滑管理を行なっている工場でのHFIは0.3～0.4程度だと云われています。

1.3　現場の油漏れ問題と漏洩対策

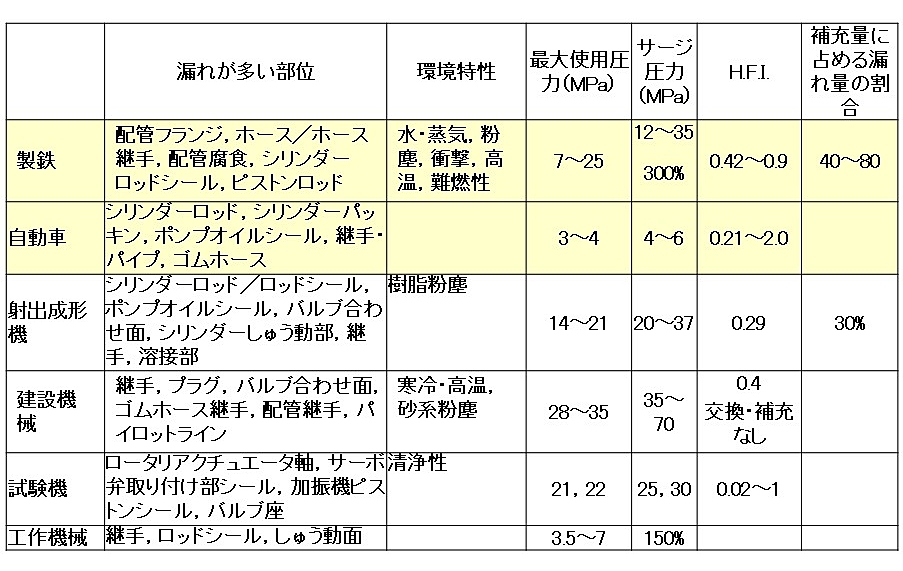

　日本油空圧工業会と機械振興協会技術研究所が行なった「油圧システムの油漏れに関する面接調査報告書」の油漏れについて調査した結果を表2に示します。表2は、業種別の生産現場での油漏れの実態です。

表2　業種別に見た漏れ発生の現状

（1）製鉄所での油漏れ
　製鉄所では、衝撃荷重が作用することにより、配管や継手などの締付ボルト類の緩みが生じて、漏れを生じます。また、ホースが繰り返し荷重を受け、バーストすると多量の油漏れとなります。

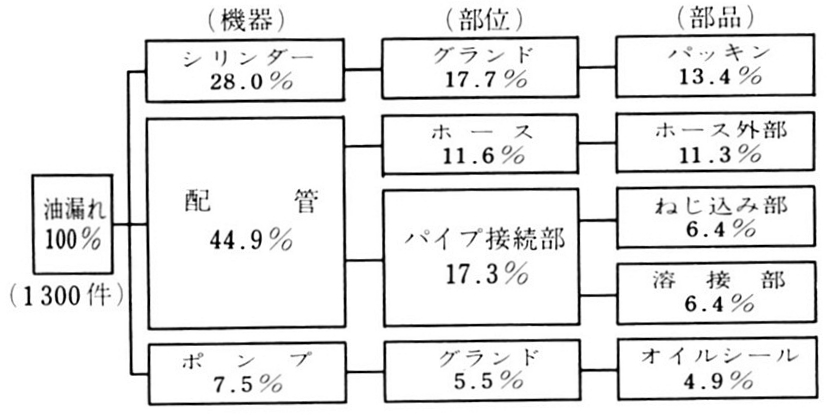

　図1に、製鉄設備において油漏れが発生する主な機器と部位を示します。この図は多くの業種に共通であると考えられます。油漏れはシリンダー、配管、ポンプで発生し、それぞれの発生部位及び部品を示します。油漏れの部位はパッキンやオイルシールが挙げられますが、ホース部,ねじ込み部、溶接部などがオイルシールよりも大きな割合で漏れが発生しています。

図1　製鉄設備の油漏れ発生の機器と部位

（2）自動車製造工場での油漏れ

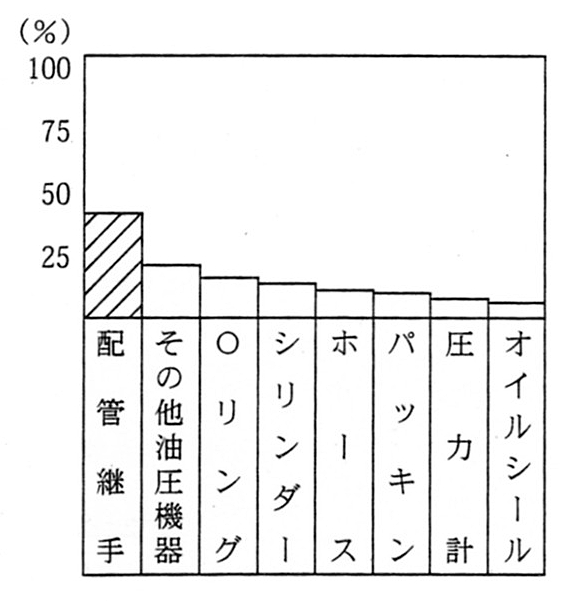

　自動車の製造工場の製造工程は、機械加工ラインや組み立てライン等で成り立っており、設備機械は油圧装置や工作機械等の機械で構成されています。図2に示すように継手部が多いことから、漏れ対策項目として、継手のコンパクト化、締め付けトルクの低減化、配管ピッチの縮小などの対策をとっています。

図2　自動車製造業の油漏れ発生箇所
