装置材料の損傷・劣化「べからず集」Vol.5

「多管式熱交換器で腐食性流体をシェル側に流すべからず」

　図に模式的に示す多管式熱交換器（以下熱交と略す）は、化学プラントで多く用いられるタイプの熱交である。
熱交を設計する場合に、腐食性のある流体をシェル側に流すことは、原則として避ける必要がある。すなわち多管式熱交では「腐食性流体はチューブ側に流す」を原則とする。
それは、図に示すように、シェル側に腐食性流体を流すと、バッフル近傍や管板近傍で滞留部が生じるため、流体の流れを均一に一定以上の速度で流すことが不可能であり、かつ伝熱管表面の付着物や腐食生成物を定期修理時などで物理的に洗浄することが困難であり、更に腐食が発生した場合の非破壊的な検査が管内側に流体を流す場合に比べ困難になるためである。
　これは、伝熱管が炭素鋼の場合も、ステンレス鋼の場合も同様である。
　プロセス流体に腐食性が無い場合は、冷却水は炭素鋼やステンレス鋼に対して腐食性があるため、これをシェル側に流さず管内側に流した方が、以上の種々の課題に対応する上で望ましい。
このような設計段階での配慮が、熱交の信頼性やメンテナンスの負荷に大きく影響する。
ただし、プロセス側流体にも腐食性が有る場合や、プロセス側流体に重合やスケーリングの発生がある場合には、それらの流体をチューブ側に流さざる得ないため、冷却水をシェル側に流す場合もあり得る。その場合は、熱交のタイプを固定管板式からU字管式や遊動頭式などのチューブバンドルを開放できるタイプへ変更し、洗浄や検査を行い易くすることが考えられる。
また、冷却水側からの腐食を抑制するため伝熱管の材料を炭素鋼からステンレス鋼へ変更や、ステンレス鋼でも冷却水側からの応力腐食割れの発生を抑制するためSUS304などのオーステナイト系ステンレス鋼から、SUS329などの2相系ステンレス鋼へ変更するなど、材料面からの腐食抑制策を選択することを行うことが妥当な場合もある。

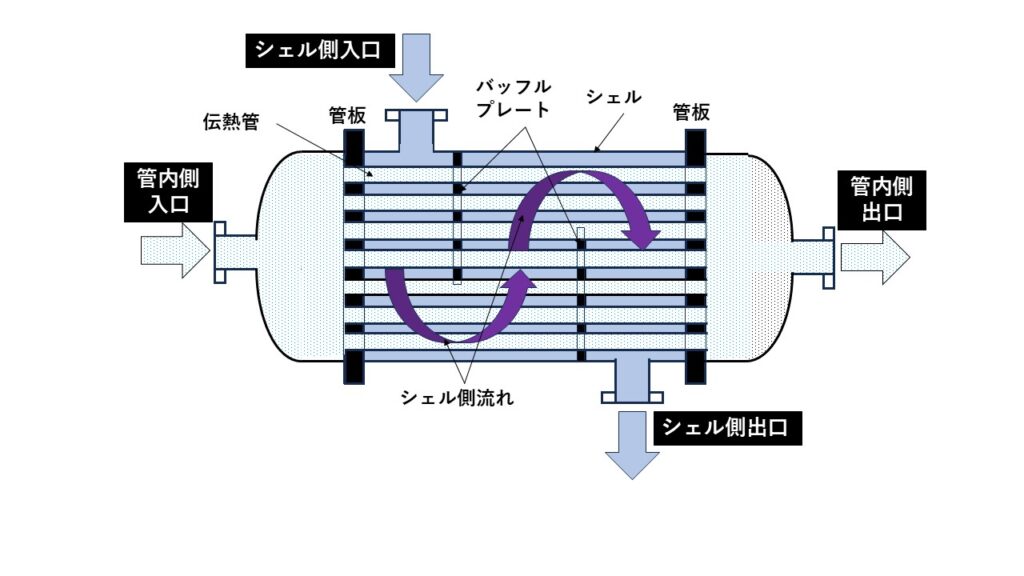

図　固定管板式多管式熱交換器の模式図
